Sestava M4016-QU

Sestava pro měření průtoku v otevřeném kanále.

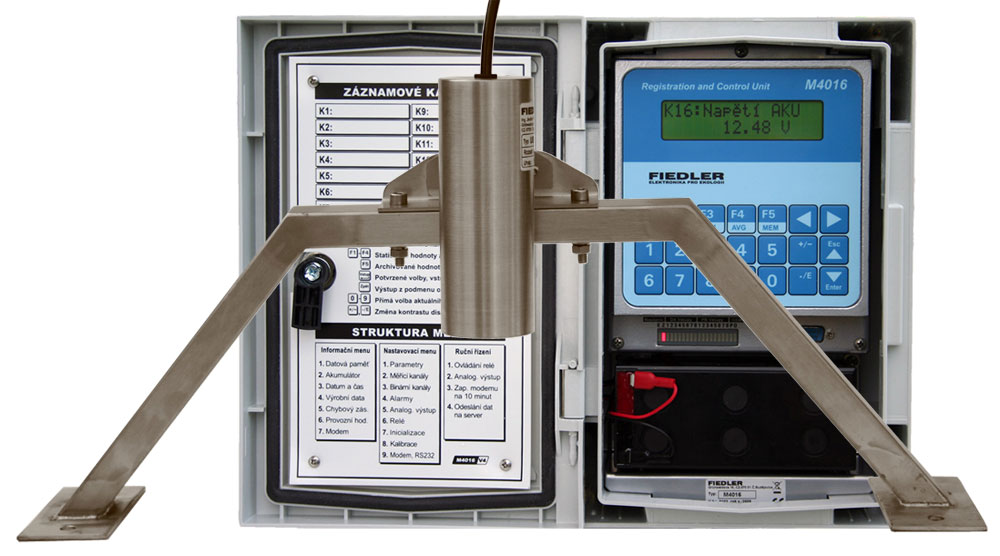

Sestava se skládá z registrační jednotky M4016-G3(G1) a z ultrazvukového snímače hladiny US1200. Podle typu měrného přelivu je potřeba objednat vhodný typ držáku pro ultrazvukový snímač hladiny a případně i napájecí zdroj 13,8V.

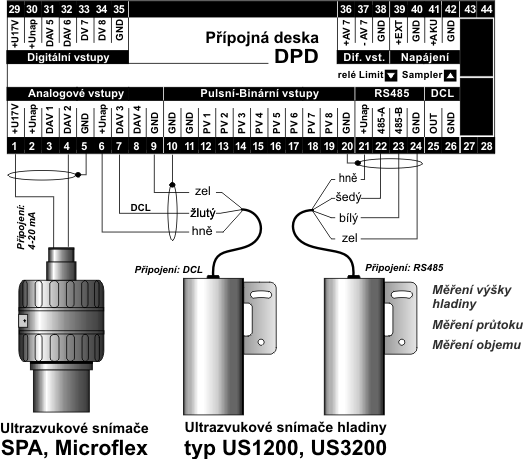

Vzdálenost mezi snímačem a jednotkou M4016-G může být až 500m (komunikace probíhá po sběrnici RS485). Propojovací kabel musí být minimálně 4-žilový (2x RS485, 2x napájení 13,8V).

Charakteristika průtokoměru

• Denní a měsíční sumy přístupné přes klávesnici.
• Zálohovaný provoz z akumulátoru při výpadku síťového napětí.
• Možnost trvalého provozu i v místech bez síťového napětí.
• Čítač provozních hodin i doby s poruchou na měřícím kanále.
• Datová paměť pro 400.000 hodnot.
• Archivace okamžitých průtoků v nastavitelném intervalu od 1min do 1 hod a denních i měsíčních proteklých objemů.
• Vstupy pro připojení dalších 15-ti snímačů hladiny (jednotka M4016 je 16-ti násobný průtokoměr).
• Možnost předávání dat na server prostřednictvím sítě GSM/GPRS a následný snadný tisk měsíčních přehledů o průtocích prostřednictvím webového prohlížeče (jednotka M4016-G3).
• Zabudovaný systém varovných SMS upozorní na nízké napětí akumulátoru, změřené hodnoty mimo přednastavené meze apod (jednotka M4016-G3).
• Lze nastavit pravidelné odesílání informativní SMS obsahující několik veličin od okamžitého průtoku přes změřená maxima a minima až po sumární hodnoty (jednotka M4016-G3).

Výpočty prováděné v jednotce M4016

• Zobrazování a ukládání měřené veličiny v nastavených měrných jednotkách.
• Výpočet okamžitého i kumulovaného průtoku z výšky hladiny podle přednastavených parametrů použitého měrného profilu (Parshallovy nebo Venturiho žlaby, měrné přelivy). V jednotce je přednastaveno 14 rovnic pro nejčastěji používané profily.
• Výpočet průtoku pro složené Parshallovy žlaby (dvojité i trojité kombinace).
• Korekce průtoku při zpětném vzdutí na odtoku Parshallova žlabu (výpočet využívá signálu dvou připojených ultrazvukových snímačů).
• Výpočet průtoku z tabulkově zadané závislosti hladina/průtok.
• Výpočet okamžitého i kumulovaného průtoku z pulsů od REED a OPTO snímačů.
• Součtové a rozdílové funkce nad dvěma kanály (součet a rozdíl měřených veličin). Výpočet klouzavého součtu, klouzavého průměru a trendu nad libovolným kanálem.
• Nelineární výstupní signály lze korigovat polynomem 2.řádu odděleně pro každý z nastavených kanálů.

Statistické výpočty

• Nalezení až 5-ti denních minim nebo maxim včetně času pro každý den archivovaných dat a pro každý záznamový kanál.
• Výpočet denní průměrné hodnoty u kanálů zaznamenávajících průtok i výpočet denního celkového průtoku z hodnot uložených v datové paměti.
• Provozní hodiny s rozlišením na minuty pro každý binární kanál.

Alarmy

• Samostatný limitní alarm pro každý měřící kanál.
• Samostatný gradientní alarm pro každý měřící kanál.
• Po dobu trvání alarmu na kanálu lze nastavit zvýšenou četnost záznamů dat do paměti než za normálního stavu i zvýšenou četnost datových relací ze stanice na server.

Výstupy

• Parametry pro řízení 14-ti skutečných a 6-ti virtuálních relé (limitní spínání podle hodnoty, funkce cyklovače, časové spínání, spínání podle složené logické podmínky a aktuálního stavu binárních kanálů, funkce záskok, ...). S pomocí virtuálních relé lze kombinovat předchozí spínací podmínky do jednoho výstupu.
• Parametry pro řízení až 16-ti externích modulů DAV420 s galvanicky odděleným aktivním analogovým výstupem 4-20 mA.
