ESR11 - snímač redox potenciálu a teploty vody











  • Snímač ORP a teploty vody pro otevřené toky a nádrže
  • Možnost přímého připojení snímače k jednotce M4016 přes rozhranní RS485
  • Robustní provedení s vyměnitelnou elektrodou, délka snímače od 50cm do 2m
  • Nižší cena proti sestavě M2001-ER
  • Možné připojení více snímačů k jedné stanici M4016 po jedné sběrnici RS485

Charakteristika snímače

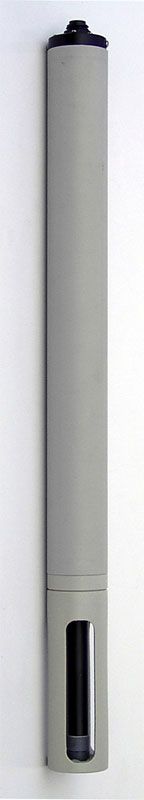

Tyčový snímač ESR11 obsahuje vlastní mikroprocesorovou měřící jednotku, která zajišťuje měření redox potenciálu a komunikuje s okolím po sběrnici RS485 pod protokolem FINET. Snímač proto může pracovat jak s kalibrační jednotkou M2001-E, tak rovnou se záznamovou jednotkou M4016. Toho lze s výhodou využít při měření ORP v terénu a všude tam, kde by byla kalibrační jednotka obtížně umístitelná nebo kde je potřeba udržet pořizovací cenu měřící sestavy na nízké úrovni.

Připojení více snímačů k jednotce M4016

Nastavitelná adresa snímače dovoluje připojit k jedné sběrnici RS485 až 12 snímačů ESR11. Standardně se spolu se snímačem dodává propojovací kabel dlouhý 3 m zakončený na jedné straně konektorem s vysokým krytím IP67. Délka propojovacího kabelu může být prodloužena až na 500 m.

Měřící elektroda

Snímač ve své dolní části pod odnímatelným krytem obsahuje kombinovanou redox elektrodu typu ORC 253-Cl-C od firmy THETA 90, která sdružuje ve svém těle platinovou měrnou elektrodu a referentní argentchloridovou elektrodu oddělenou od měřeného roztoku prstencovou diafragmou.

Elektroda je kromě běžných měření také určena pro měření redox potenciálu v roztocích, které obsahují chlór a jeho sloučeniny (např. bazény, úpravny pitných vod a pod.)





Základní parametry
ParametrHodnota
Měřící rozsah ORP-1000 až +1000 mV
Měrná částplatinový terč průměr 4 mm
Měřící rozsah teploty -20 až +70°C
Rozsah pracovních teplot ORP-10 až +70 °C
Přesnost měření ORP±0,2% ±0,5 mV
Rozlišení při měření ORP0,1 mV
Přesnost měření teploty± 0,3°C
Napájecí napětí10 - 24 VDC
Proudová spotřebatyp 20 mA
Komunikační sběrniceRS485, protokol FINET, přenosová rychlost 2400 Bd.
Galvanické odděleníR>500 MΩ, Umin >1 kV
Materiál snímačehostalen
Rozměry snímačeprůměr 63 mm, délka od 50 do 200 cm
