PSH-30 plovákový kontinuální hladinoměr

PSH-30 plovákový snímač hladiny

  • Měřící rozsah 0...30 m, rozlišení 1mm
  • Bezkontaktní magnetický způsob snímání natočení kladky
  • Mechanicky odolné provedení hladinoměru, nerezová ložiska, elektronika chráněná proti vlhkosti
  • Galvanické oddělení elektroniky od měřeného média přispívá k vysoké spolehlivosti měření
  • Napájení z připojené záznamové jednotky Q2, H7, M4016
  • Velmi nízká proudová spotřeba v klidovém stavu (30 uA) při zachování vysoké četnosti snímání polohy 3x za sec
  • Komunikační rozhranní RS485, standardní protokol FINET
  • Zobrazení měřené hladiny na displeji připojené jednotky
  • Nastavení měřené hladiny z klávesnice připojené jednotky
  • Speciální elektronický obvod sleduje pootočení kladky hladinoměru prostřednictvím měření orientace magnetického pole feritového magnetu, který je pevně umístěn na hřídeli snímače. Vestavěný mikroprocesor 3x za vteřinu vyhodnocuje získané hodnoty a přepočítává je na změnu výšky hladiny.
  • Vedle hladiny je měřena i teplota těla hladinoměru, která může s určitým zpožděním odpovídat teplotě v místě měření.
  • Galvanické oddělení elektroniky hladinoměru od všech kovových částí a tedy i od měřené vodní hladiny zvyšuje odolnost hladinoměru proti jeho poškození indukovaným přepětím při bouřkách.
  • Komunikační rozhraní RS485 a napájecí vodiče jsou obsaženy v jednom kabelu s odolným PUR pláštěm, který lze v případě potřeby prodloužit až na 500m. Standardní délka kabelu dodávaného s hladinoměrem je 5 m.
  • Robustní provedení kladky a jejího ukotvení v těle hladinoměru pomocí dvou nerezových ložisek umožňuje trvalé zatížení kladky a je vhodné pro dlouhodobý provoz ve vlhkém a agresivním prostředí uzavřených jímek, vrtů a studní.
  • Pásek vedený okolo kladky omezuje sesmeknutí lanka z kladky a zabraňuje jeho ztrátě.
  • Montážní otvory na těle hladinoměru umožňují jeho instalaci jak na pracovní desku, tak na svislou stěnu nebo pomocí třmenů na výložníkové rameno přímo nad měřenou hladinu.

Typiské použití hladinoměru PSH-30.

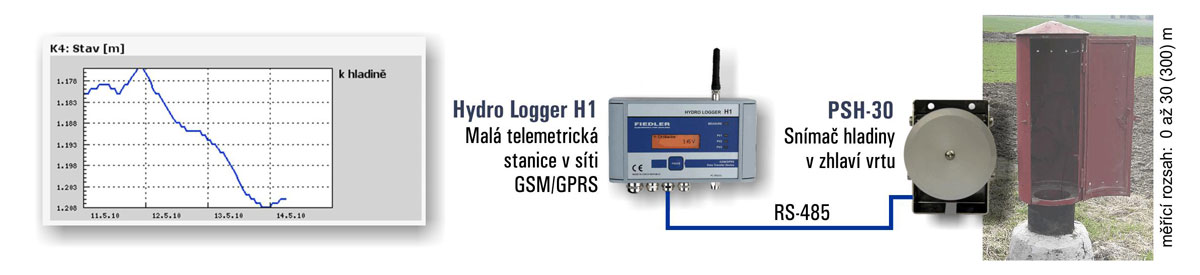

  • Kontinuální sledování hladiny podzemní vody ve vrtech

Plovák-vrt

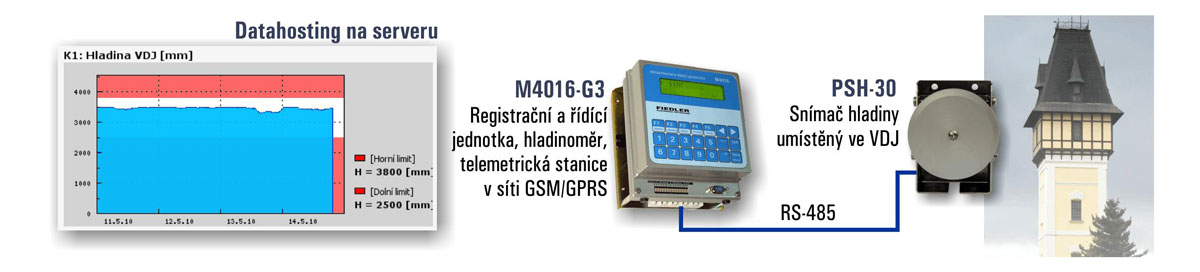

  • Měření hadiny vody ve vodojemech a v úpravnách vody

Plovák-VDJ

  • Zdvojení stávajících měření hladin v místech vyžadujících vysokou spolehlivost (vodoměrné limnigrafické stanice).

Plovákový kontinuální hladinoměr může sloužit jako hlavní nebo podružné čidlo při měření výšky hladiny vody v limnigrafických šachtách, studních,  vrtech, jímkách a všude tam, kde je osazena pro zaznamenávání dat jednotka M4016, Q2, H7 nebo Hydro Logger H1.

Základní popis

Svislý pohyb plováku se pomocí nerezového lanka s protizávažím převádí na natáčení kladky hladinoměru. Tento rotační pohyb je bezkontaktně snímán pomocí speciálního magnetického snímače a dále zpracováván vestavěným mikroprocesorem. Touto moderní metodou bylo možno dosáhnou rozlišení snímače 1 mm při prakticky neomezeném měřícím rozsahu. Hladinoměr PSH-30 umožňuje měřit kolísání hladiny v rozsahu až 30 m.
Vysoké provozní spolehlivosti hladinoměru i v trvale vlhkém prostředí šachet a vrtů bylo dosaženo použitím nerezového ložiska pro pevné a stabilní uložení kladky a zalitím elektronických obvodů včetně vlastního magnetického snímače do vodě odolné hmoty. Z hladinoměru tak vede jen jeden kabel, kterým se hladinoměr připojuje k rozhraní RS485 jednotek M4016, Q2, H7 nebo k Hydro Loggeru H1.

Zjištěná výška hladiny je prostřednictvím komunikačního protokolu FINET předávána do připojené registrační jednotky, ve které je v pravidelných intervalech ukládána do datové paměti a zároveň i průběžně zobrazována na displeji jednotky. Pomocí klávesnice připojené jednotky se provádí i nastavení požadované hladiny při instalaci hladinoměru.

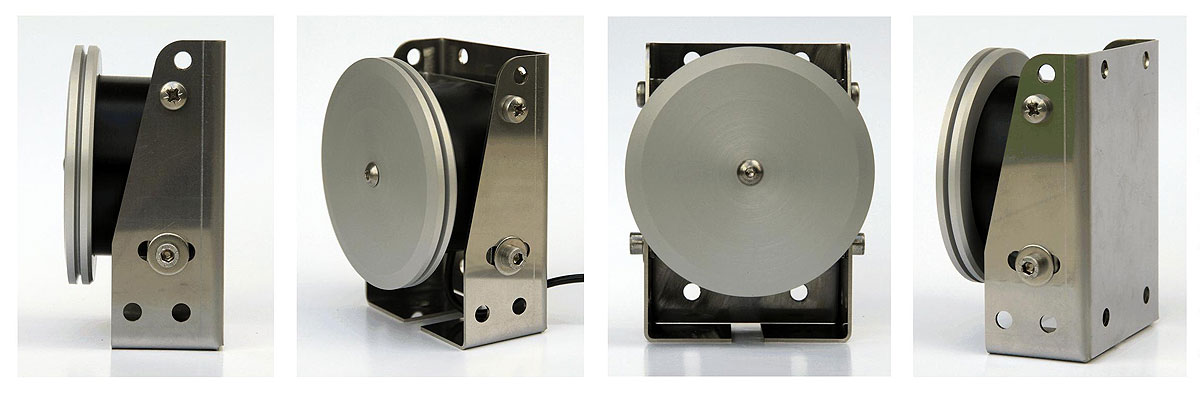

Součástí dodávky hladinoměru je také univerzální nerezový držák, který dovoluje nastavit svislost kladky a má montážní otvory pro uchycení k pracovní desce, na stěnu nebo na trubkový výložník pomocí třmenů. Záchytný třmen na držáku zajišťuje lanko s plovákem a protizávažím.

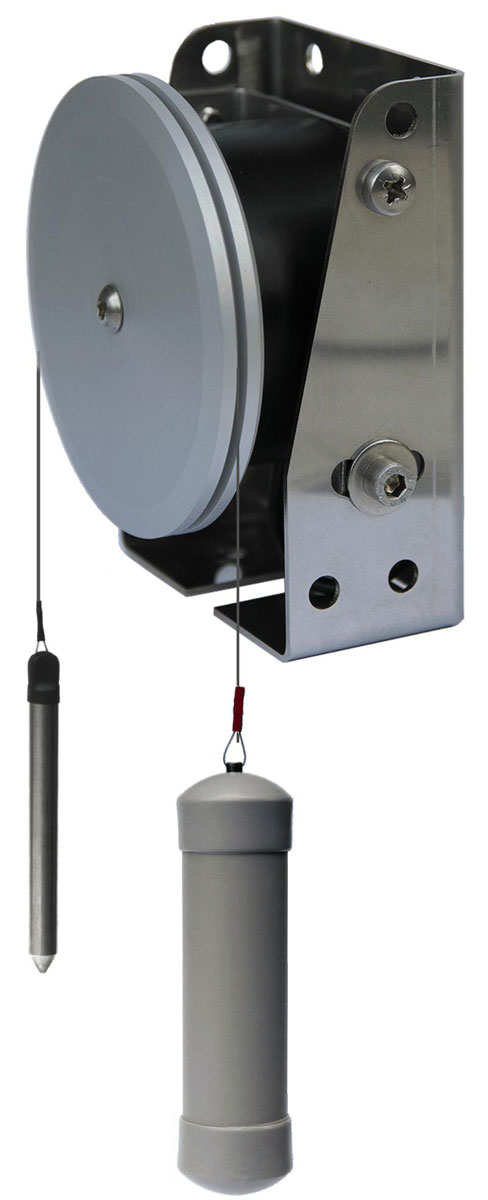

Plovák PSH-30

Základní technické parametry
Parametr Hodnota
Měřící rozsah:
0 ... 30,000 m (0 ... 300,00 m)
Rozlišení:
1 mm (1 cm)
Paměť poslední hodnoty:
poslední změřená výška hladiny je uložena v paměti snímače i po vypnutí napácího napětí
Komunikační rohranní:
RS485, protokol FINET
Měřené veličiny:
výška hladiny, tepolota snímače
Kalibrace hladiny
z připojené záznamové jednotky M4016 nebo H1
Zobrazení aktuální měřené hladiny:
na displeji připojené jednotky
Velikost napájecího napětí:
6 ... 14 V DC
Proudová spotřeba:
30 uA v klidovém stavu, 10 mA při komunikaci
Krytí:
IP66
Rozměry:průměr kladky 88 mm, nerezový držák 76 x 60 x 110 mm
Pracovní teplotní rozsah: -30 °C až +60 °C
Hmotnost snímače:
700 g včetně nerezového držáku
Rozměry plováku:
průměr 70 mm, výška 250 mm
Materiál plováku:
Hostalen, protizávaží nerezová ocel
Hmotnost plováku:
540 g plovák, 120 g protizávaží
Dodávané pracovní lanko:
lanko - nerezová ocel o průměru 1 mm, délka 15 m
Dokumentace:
Datasheet
