Dobrou meteorologickou stanici tvoří především kvalitní, mechanicky odolné snímače a následné přesné, teplotně nezávislé zpracování jejich výstupních signálů v měřící ústředně stanice.

Meteorologická stanice

Měřící ústředny

Telemetrické jednotky M4016, H1 nebo H7 byly vyvíjeny s ohledem na jejich použití při výstavbě variabilních meteorologických stanic. Zvláště jednotky M4016 a H7 obsahují velmi přesné převodníky pro měření někdy speciálních signálů z různých typů meteorologických čidel a snímačů. Proto k nim lze připojit prakticky všechny běžně dostupné meteorologické senzory a snímače.

Meteorologická stanice

Další velké množství snímačů a měřících sond je obvykle vybaveno některým ze standardů číslicové komunikace (sběrnice RS485 s komunikačními protokoly Modbus RTU nebo FINET, sběrnice SDI-12), které lze k těmto stanicím také snadno připojit.

K vysoká spolehlivost těchto jednotek přispívá i jejich vysoké krytí IP66 a IP67, které umožňuje jejich nasazení i v klimaticky nepříznivých lokalitách. Jednotky jsou proto umístěny v těsněných kovových pouzdrech opatřených polopropustným filtrem pro vyrovnávání atmosférického tlaku vně a uvnitř pouzdra, aby nemohlo docházet ke kondenzaci vodních par uvnitř jednotek.

Meteorologická stanice

Vysoký počet záznamových kanálů

32 záznamových kanálů u jednotky M4016 a až 200 záznamových kanálů u stanice H7 prakticky neomezují požadavky i náročného uživatele na množství měřených veličin.

Energeticky úsporný provoz

Nízká proudová spotřeba, řízené napájení připojených čidel a vlastní řízení datové přenosu na server přes vestavěný GSM/GPRS modulu dovolují trvale provozovat stanici jen s malým solárním panelem nebo úplně bez externího dobíjení s jen občasnou výměnou napájecího akumulátoru.

Meteorologická staniceMeteorologická stanice


Široká nabídka profesionálních čidel a senzorů

Při sestavování meteorologické stanice může její budoucí uživatel vybírat jak ze široké nabídky čidel a měřících sond uvedených na těchto webových stránkách, tak z nabídky mnoha dalších renomovaných výrobců.

Meteorologická staniceMeteorologická stanice

Limitujícím faktorem bývá obvykle cena, která u některých senzorů i několikanásobně převyšuje ceny samotné měřící ústředny. Proto jsme se již před mnoha lety zaměřili na vývoj některých vlastních čidel a snímačů, abychom umožnili uživatelům pořídit kvalitní snímače za přijatelnou cenu.

Meteorologická stanice na míru

S ohledem na skutečnou šíři dostupných čidel a snímačů lze jen obtížně nabízet univerzální meteorologickou stanici. Pro jejího budoucího uživatele je výhodné projít na tomto webu nabízené snímače a samostatně, nebo s naší bezplatnou asistencí na tel. č. 386 358 274 nebo na e-mailu info@fiedler.company, navrhnout optimální sestavu meteorologické stanice.

Přesto jako příklad takové univerzální meteorologické stanice může sloužit například sestava složená z následujících komponent:

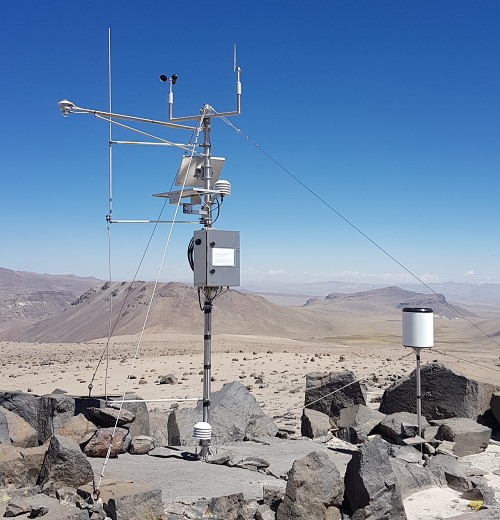

Příklad univerzální meteorologické stanice

Měřící ústředna:        jednotka H7

                                  zapůjčení aktivované SIM karty

Systém napájení:      bezúdržbový gelový akumulátor 12V/9Ah

                                  solární panel 10W s nerezovým držákem

                                  regulátor dobíjení RS13 k solárnímu panelu

Mech. konstrukce:    nerezový stožár 3m s kotvením

                                  výložníky pro upevnění čidel a senzorů

Měření dešť. srážek: srážkoměr SR03 s příslušenstvím

Měření teplot:            teplotní čidlo Pt100-3M (3 ks)

                                  radiační kryt RK5

Měření RV vzduchu:  snímač RVT11 + radiační kryt RK5

Měření atm. tlaku vz: snímač ATM11

Měření větru:            anemometr WS103

                                  směrovka WD360

Měření glob. záření:  pyranometr CMP3, připojení k TEP06/P

Měření vlh. půdy:      snímač VIRRIB



Uvedený návrh stanice je pouze orientační a může být dále rozšířen např. o snímání výšky vodní hladiny (hydrostatický snímač TSH22), o měření sacího tlaku půdy (půdní tenzometr s převodníkem), o měření teplotního gradientu v půdě nebo vodní nádrži (převodník TEP06 s čidly Pt100-XM), o měření tepelného toku v půdě nebo stavební konstrukci (snímač HUKSEFLUX HFP01 s převodníkem), měření vodivosti vody (snímač ESV11), měření pH vody (snímače ESP11), ...

Meteorologická stanice
